龍門刨改造具體方案
2020-09-06 14:51:37
新聞詳情

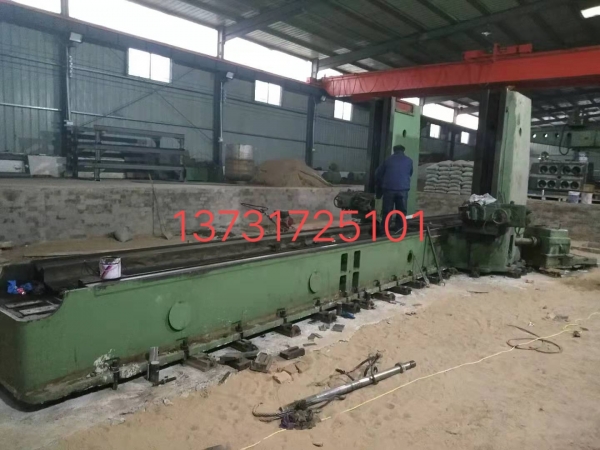

很多老式的刨床如龍門刨床,單臂刨床等,因使用年代太過久遠,電氣部分已經嚴重老化,故障率高,而且配件購買困難,因此已經不能滿足現狀。經過刨床改造之后,節省了維修開支,更提高了生產效益。
總體改造方案
根據廠家實際加工需要,該機床改造為三軸聯動的數控龍門銑床。利用數控裝置對X向、Y向,Z向進給系統進行半閉環控制,以伺服電機、精密行星減速機連接滾珠絲杠實現進給系統自動化。
具體改造方案設計
1、數控系統的選擇
本方案數控系統采用國內知名品牌北京凱恩帝數控系統,該系統采用全新軟、硬件結構設計,開放式PLC,豐富的軟件控制功能,控制3軸聯動,以及動梁龍門所需的電機同步功能。為最新一代高端數控系統
2、伺服系統的選擇
本方案采用凱恩帝伺服電機作為驅動元件,整個系統為半閉環伺服系統,結構簡單控制精度高,且完全能夠滿足工作要求。主軸電機采用22KW的主軸伺服電機驅動主軸。
3、執行機構傳動方案的確定
為了確保數控系統的傳動精度和工作平穩性,在設計機械傳動和裝配時考慮低摩擦、低慣量、高剛度、無間隙及有適當阻尼比的要求,具體采用如下措施:(1)機床導軌面采用貼塑工藝,即在機床導軌面上鋪設上粘性聚四氟乙烯板。
(2)采用滾珠絲杠螺母副替代原有普通絲杠以減少摩擦,提高傳動剛度。
(3) X軸,床身及工作臺,因齒條傳動沒有精度加工時會造成震動,不能達到預計要求,從新改造為滾珠絲杠傳動方式從新測量加工絲杠坐位置。采用直徑80滾珠絲杠-軸承-聯軸器。減速機-伺服電機傳動方式。
(4)Y,Z軸更換為40-50滾珠絲杠,軸承,聯軸器伺服電機。
(5)側銑為滾珠絲杠聯軸器伺服電機進給方式。
(6)伺服電機與絲杠通過高精度減速機直接傳動,以縮短傳動鏈。
(7)橫梁增加兩臺抱閘伺服電機。
(8)恢復機床精度:進行人工刮研和檢測來實現精度恢復。
(9)主軸箱及托板零配件均為250材質鑄件經過回火處理后加工而成。
(10)加側銑鉆一臺滿足工件側面打眼等要求。
4、進給系統的確定
(1)縱向進給系統的改造,撤除原有絲杠,改為滾珠絲杠,且仍安置在原絲杠位置,兩端仍采用原固定方式。
(2)橫向進給機構的改造:將原有絲杠改為滾珠絲杠,絲杠固定,以提高傳動剛度。
(3)縱向進給機構和橫向進給機構均由伺服電機與絲杠組成。
5、冷卻、潤滑系統的確定
根據實際需要本次改造增加一套冷卻系統和一套潤滑系統。
(1)冷卻系統包括:水箱、冷卻泵、水管、開關、噴嘴等。
(2)潤滑系統:潤滑系統采用定量容積式自動潤滑泵,可任選注油周期,外掛式結構,安裝方便,接線簡單,外形美觀,注油方便。
總體改造方案
根據廠家實際加工需要,該機床改造為三軸聯動的數控龍門銑床。利用數控裝置對X向、Y向,Z向進給系統進行半閉環控制,以伺服電機、精密行星減速機連接滾珠絲杠實現進給系統自動化。
具體改造方案設計
1、數控系統的選擇
本方案數控系統采用國內知名品牌北京凱恩帝數控系統,該系統采用全新軟、硬件結構設計,開放式PLC,豐富的軟件控制功能,控制3軸聯動,以及動梁龍門所需的電機同步功能。為最新一代高端數控系統
2、伺服系統的選擇
本方案采用凱恩帝伺服電機作為驅動元件,整個系統為半閉環伺服系統,結構簡單控制精度高,且完全能夠滿足工作要求。主軸電機采用22KW的主軸伺服電機驅動主軸。
3、執行機構傳動方案的確定
為了確保數控系統的傳動精度和工作平穩性,在設計機械傳動和裝配時考慮低摩擦、低慣量、高剛度、無間隙及有適當阻尼比的要求,具體采用如下措施:(1)機床導軌面采用貼塑工藝,即在機床導軌面上鋪設上粘性聚四氟乙烯板。
(2)采用滾珠絲杠螺母副替代原有普通絲杠以減少摩擦,提高傳動剛度。
(3) X軸,床身及工作臺,因齒條傳動沒有精度加工時會造成震動,不能達到預計要求,從新改造為滾珠絲杠傳動方式從新測量加工絲杠坐位置。采用直徑80滾珠絲杠-軸承-聯軸器。減速機-伺服電機傳動方式。
(4)Y,Z軸更換為40-50滾珠絲杠,軸承,聯軸器伺服電機。
(5)側銑為滾珠絲杠聯軸器伺服電機進給方式。
(6)伺服電機與絲杠通過高精度減速機直接傳動,以縮短傳動鏈。
(7)橫梁增加兩臺抱閘伺服電機。
(8)恢復機床精度:進行人工刮研和檢測來實現精度恢復。
(9)主軸箱及托板零配件均為250材質鑄件經過回火處理后加工而成。
(10)加側銑鉆一臺滿足工件側面打眼等要求。
4、進給系統的確定
(1)縱向進給系統的改造,撤除原有絲杠,改為滾珠絲杠,且仍安置在原絲杠位置,兩端仍采用原固定方式。
(2)橫向進給機構的改造:將原有絲杠改為滾珠絲杠,絲杠固定,以提高傳動剛度。
(3)縱向進給機構和橫向進給機構均由伺服電機與絲杠組成。
5、冷卻、潤滑系統的確定
根據實際需要本次改造增加一套冷卻系統和一套潤滑系統。
(1)冷卻系統包括:水箱、冷卻泵、水管、開關、噴嘴等。
(2)潤滑系統:潤滑系統采用定量容積式自動潤滑泵,可任選注油周期,外掛式結構,安裝方便,接線簡單,外形美觀,注油方便。
